Synchronisierte Hochgeschwindigkeits Analyse mit 4 Kameraperspektiven

In vielen Produktionsanlagen passieren die entscheidenden Dinge in Millisekunden.

Ein Teil verkantet sich kurz, ein Werkzeug berührt etwas minimal oder eine Bewegung läuft nicht ganz sauber ab und plötzlich steht die Maschine.
Das eigentliche Problem: Sobald der Stopp passiert ist, sieht man oft nicht mehr, was die Ursache eigentlich war.

Genau an diesem Punkt arbeiten wir aktuell an einer neuen Lösung zur Prozessüberwachung.

Hochgeschwindigkeitsaufnahme mit synchronisierten Kameras

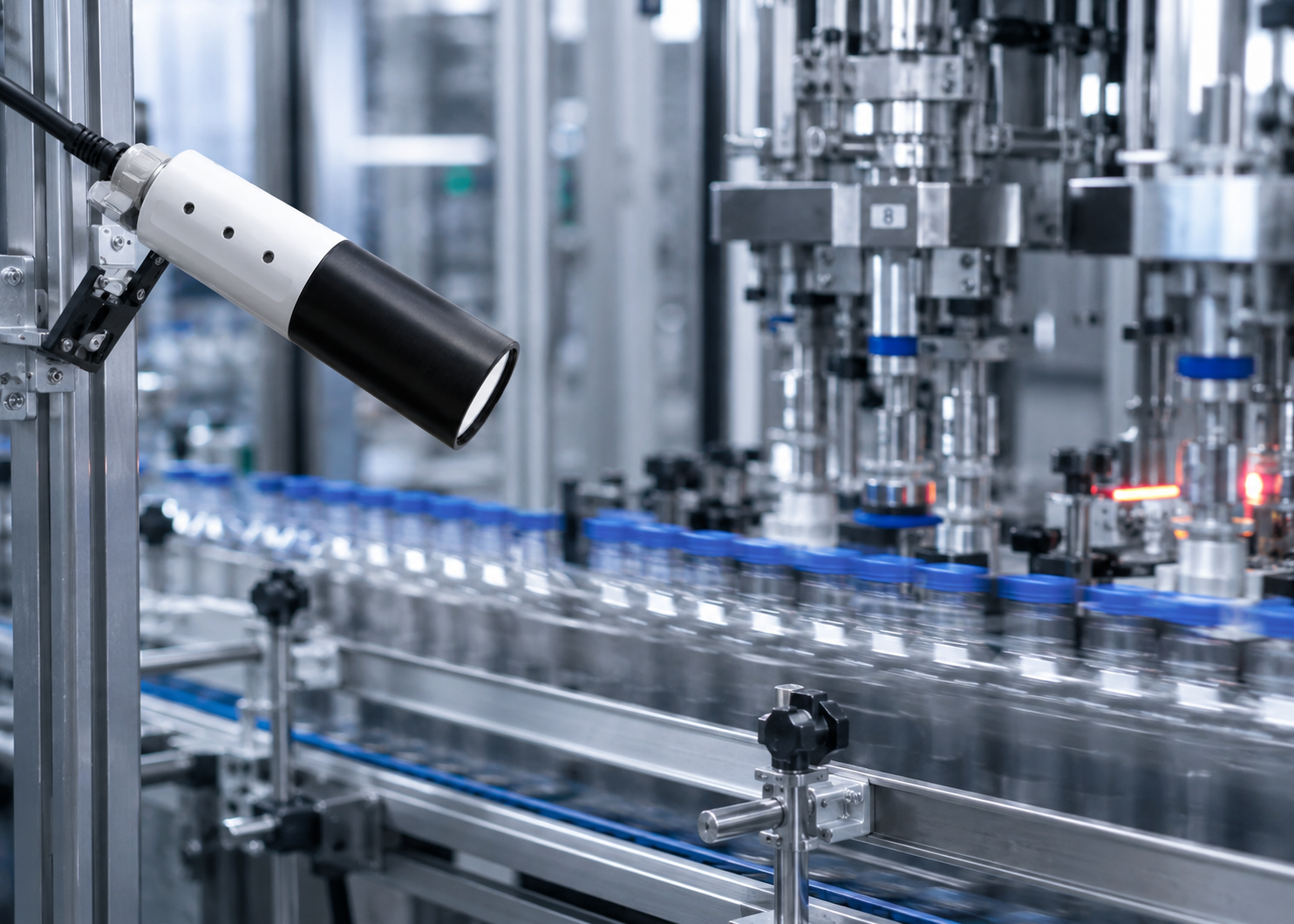

Unser System basiert auf bis zu vier synchronisierten Hochgeschwindigkeitskameras in Kombination mit dem passenden Framegrabber-System. Die Kameras befinden sich in einem IP67 geschützten Gehäuse und können somit auch in rauen Umgebungen eingesetzt werden.

Die Besonderheit:
Alle Kameras erfassen den Prozess vollständig synchronisiert bis zu 100 Bildern pro Sekunde.

Dadurch besitzen alle Blickwinkel zu jedem Zeitpunkt exakt denselben Prozesszustand. Statt isolierter Einzelbilder entsteht so eine zeitlich synchronisierte Multi-View-Aufzeichnung des gesamten Ablaufs.

Ereignisbasierte Videosequenzen statt Einzelbilder

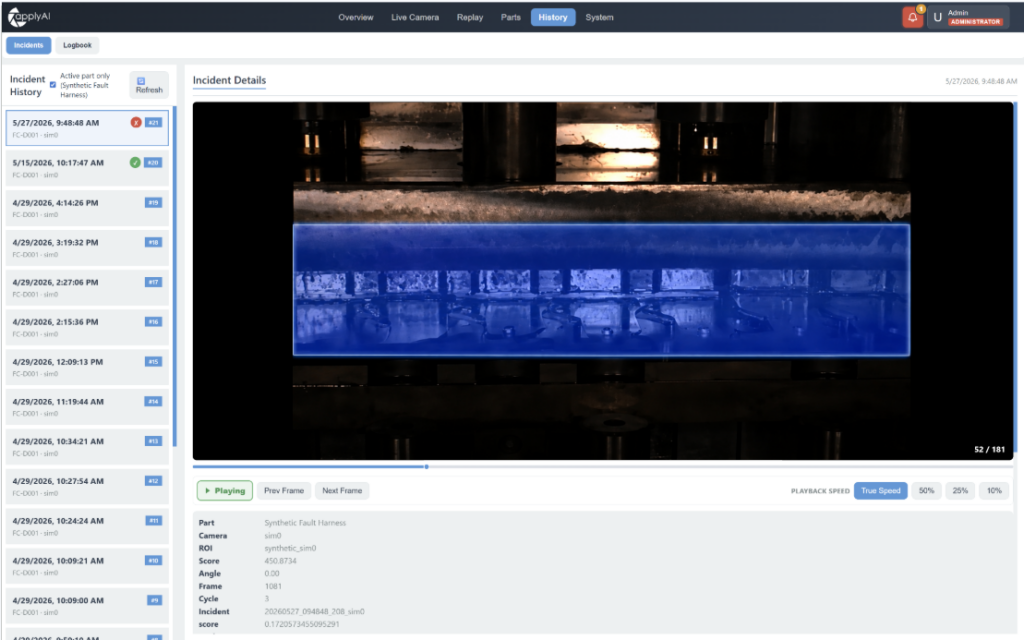

Sobald ein Maschinenstopp erkannt wird, erzeugt das System automatisch eine Videosequenz rund um das Ereignis. Nicht nur der Fehler selbst wird sichtbar, sondern im besten Fall auch die Ursache.

Dadurch lässt sich nachvollziehen:

• wann der Prozess instabil wurde
• aus welcher Richtung eine Kollision entstanden ist
• welche Bewegung zum Stopp geführt hat
• wie sich Bauteile unmittelbar vor dem Fehler verhalten haben

Gerade bei schnellen oder schwer zugänglichen Prozessen liefert dies Informationen, die oft verloren gehen.

Vier Blickwinkel – ein exakter Zeitpunkt

Ein zentraler Bestandteil unseres Ansatzes ist die vollständige Synchronisation aller Kameras.

Jede Kamera zeigt denselben exakten Zeitpunkt aus einer anderen Perspektive.

Dadurch lassen sich Bewegungen, Kollisionen oder Prozessabweichungen räumlich deutlich besser analysieren als mit einzelnen unabhängigen Kamerasystemen.

Insbesondere bei komplexen Bewegungsabläufen oder Prozessen eröffnet dies neue Möglichkeiten in der Ursachenanalyse und Prozessoptimierung.

Einfache Integration durch CoaXPress-Technologie

Für die Datenübertragung und Stromversorgung verwenden wir eine CoaXPress-basierte Infrastruktur.

Dadurch werden sowohl Daten als auch Versorgung über ein einziges Koaxialkabel übertragen.

Die Vorteile:

• deutlich reduzierter Verkabelungsaufwand
• kompakte und robuste Installation
• einfache Integration auch bei beengten Platzverhältnissen
• hohe Datenraten für synchronisierte Hochgeschwindigkeitsaufnahmen

Fokus: Transparenz im Prozess

Unser Ziel ist nicht nur die Fehlerdokumentation.

Wir möchten Prozesse sichtbar machen, die bislang nur schwer analysierbar waren.

Durch die Kombination aus:

• synchronisierten Kameras,
• ereignisbasierten Sequenzen,
• hoher Bildrate,
• und mehreren Perspektiven

entsteht eine neue Form der Prozessanalyse für schnelle industrielle Abläufe.

Die aktuelle Entwicklung ist ein weiterer Schritt in Richtung intelligenter, datenbasierter Prozessüberwachung direkt an der Maschine.
